氯氟烴制冷劑泄露測試方案

發布時間：2022/05/23 22:06:29

便攜式質譜儀 -- 泄露測試

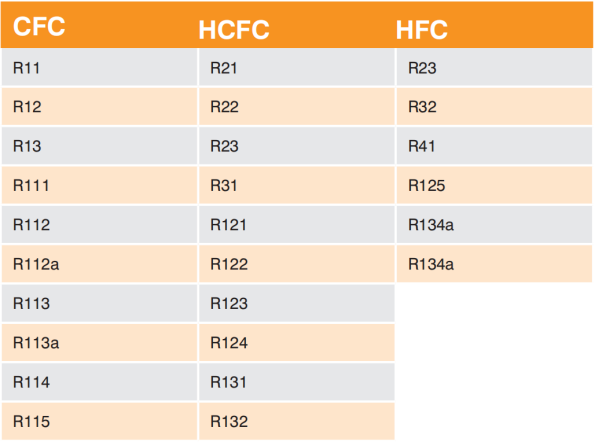

氣體測試對于CFC、HFC或HCFC的任何工業用戶都很重要，可以用來有效限制這些環境敏感氣體的釋放。

CFC、HFC、HCFC氣體測試可在常規制造過程中發揮作用，或泄漏測試可作為應急措施，用于了解發生泄漏的位置和方式。

CFC檢測的技術和傳感器種類繁多，但質譜法的應用為多氣體檢測提供了靈活、準確、快速的方法。

Protea的ProMass分析儀平臺采用了新的四極質譜儀技術，該技術封裝在專用便攜式泄漏測試系統中。

泄露測試

泄漏率通常以mbar l/s為單位進行測量，當容積為1升的封閉容器壓力下降1 mbar/s時，泄漏率為1 mbar l/s。泄漏率取決于氣體泄漏的類型。

為了了解泄漏率在一段時間內的影響，還可以使用g/s或g/yr的單位來量化泄漏率。Promass能夠測量所有這些單位，以及濃度單位（ppm，ppb）或原始質譜單位（mbar，ma）。

“嗅探器” 探頭

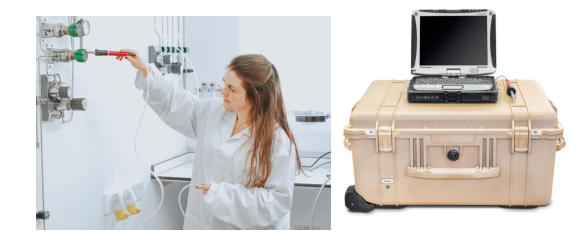

ProMass配備了一個嗅探器探頭——一個可為分析儀提供簡單的移動式采樣方法的采樣探頭，采樣管線最長可選到10米。通常可以使用嗅探器探針以大約1cm/s的速度進行跟蹤泄漏。嗅探器探針的前端裝有一個小過濾器。探頭可選LED照明反饋，以在報警點感應上發出可見信號。

操作簡便

ProMaSS只需通電大約20-30分鐘后即可測量。這使得質譜儀內部的真空度可以很快的穩定下來。進行內部硬件檢查時，需確保分光計只有在有合適的真空和其他系統測試完成后再通電。

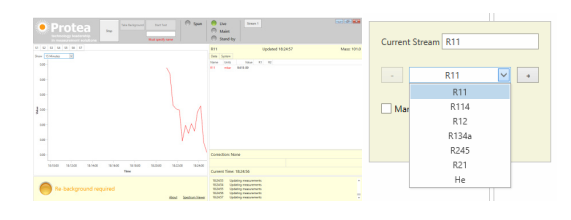

質譜儀不需要任何復雜的設置，就可以直接進行測量?？梢杂迷紗挝粚︻A(yù)編程質量進行分析，也可以根據已知的泄漏值進行校準。

簡易標定

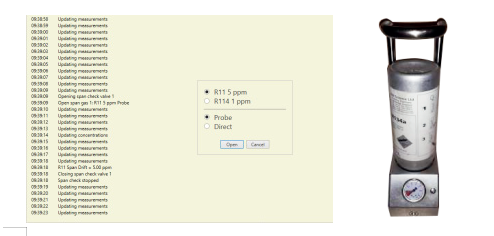

根據已知濃度或泄漏值設置分析入口。配置軟件可以存儲多個校準泄漏或氣體濃度的設置。這些信息都可以在軟件中追蹤，氣瓶編號、日期和時間都保存在QA/QC中。使用該軟件，只需觸摸“標定”按鈕，就可以用質譜儀得出固定在該氣體泄漏處的讀數。

由于質譜儀也記錄了原始儀器的讀數，因此，一旦進行了不正確的泄漏量調整，則可以根據原始讀數重新計算從而得到一個正確的可追蹤泄漏率，這就使得問題變得非常簡單。

當達到或超過極限值時，屏幕上會顯示警報。如果需要，屏幕上的視覺指示可鏈接到外部可見或聲音警報。此外，可以為每種氣體設置不同的級別報警，也可以關閉以進行調查分析。

數據處理

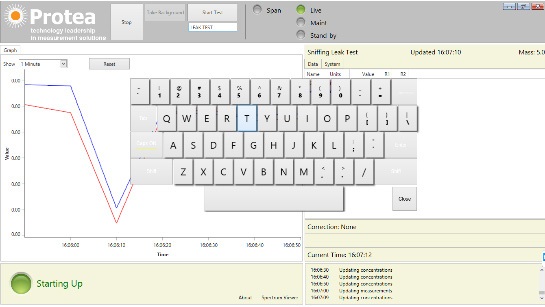

pas-pro軟件能夠?qū)崟r連續監測泄漏。用戶界面可以提供儀器狀態信息以及實時濃度或泄漏率測量情況。

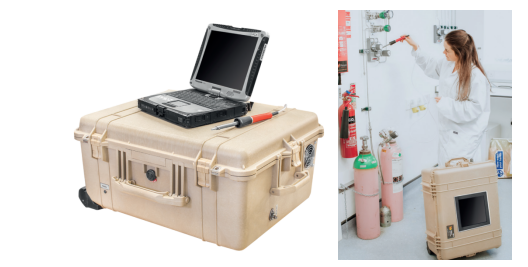

Promass便攜外箱中有一個嵌入式控制器。基于Windows的軟件格式，可以實現全面的數據記錄（每氣體1個文件，每批/樣品氣都有測試文件）以及靈活的數據通信。

Promas可以連接到工廠網絡，并通過一系列協議（如Modbus和OPC）提供數據輸出，以便于在泄漏測試或環境空氣濃度監測應用時集成。警報輸出可被納入過程控制或建筑管理系統中，以向操作員提供應對泄漏所需的反饋。
